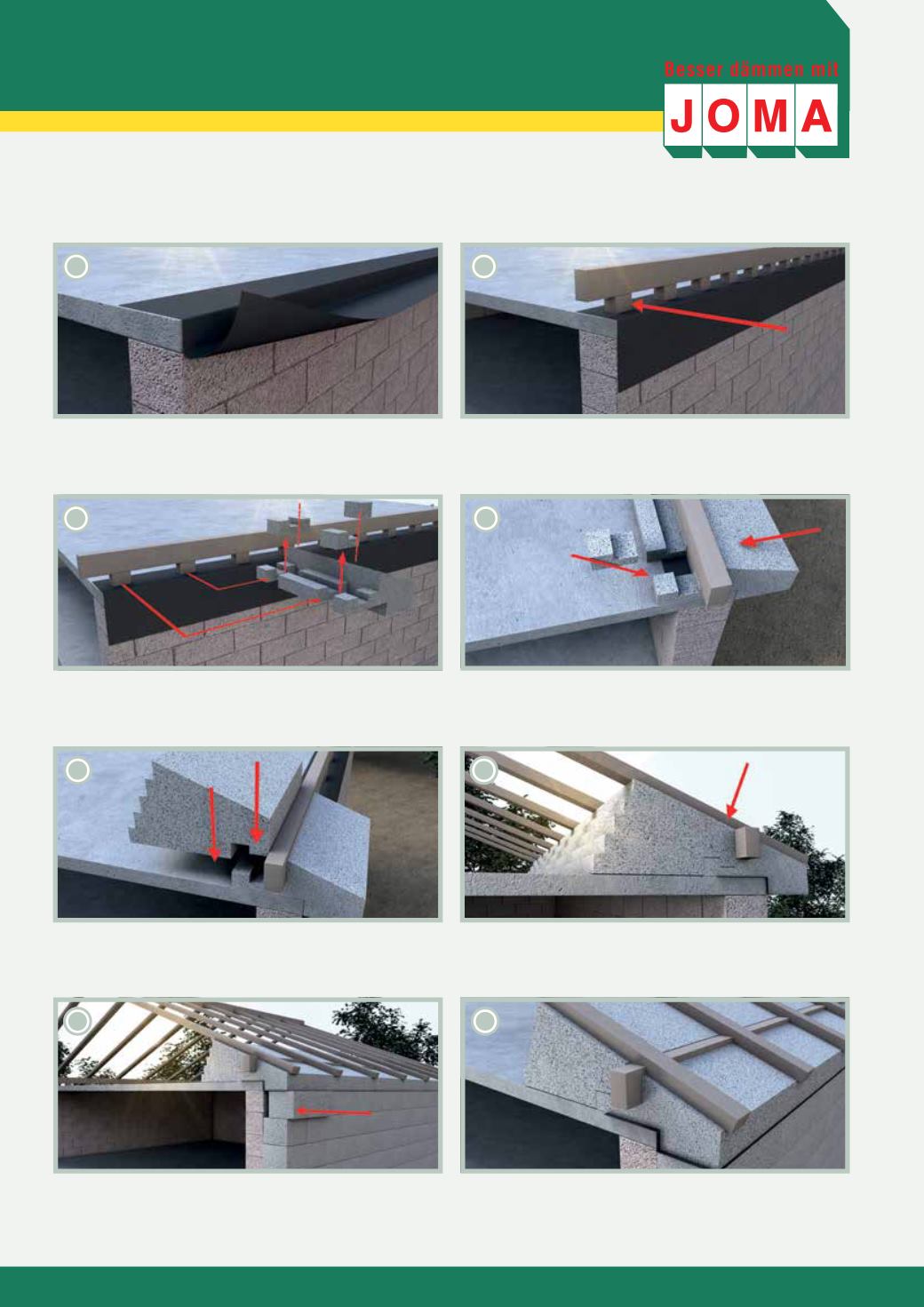

MONTAGE-ANLEITUNG
SO EINFACH GEHTS
1. SCHRITT
Dichtbahn auflegen und auf Betondecke luftdicht verkle-
ben. Dabei die Fassadendämmstärke berücksichtigen.
5. SCHRITT
Danach Teil 2 von der obersten Geschossdecke her
einstecken. Der Hakenfalz schließt perfekt.
2. SCHRITT
Montage der Pfettenkonstruktion, die Holzklötze unter
der Pfette anbringen.
6. SCHRITT
Jetzt können die Sparren aufgelegt und verschraubt
werden.
3. SCHRITT
Die Aussparungen für die Holzklötze herausschneiden und
den ausgesparten Teil um die Dicke der Klötze kürzen.
7. SCHRITT
Bei der Verlegung der Fassadendämmung die Dichtbahn
an die Außenseite führen.
4. SCHRITT
Teil 1 seitlich einschieben und die Aussparung mit dem
gekürzten Stück von innen verschließen.
8. SCHRITT
So erhalten Sie ein geschlossenes, dichtes und wärme-
brückenfreies System.
1
5
4
2
6
3
7
8
